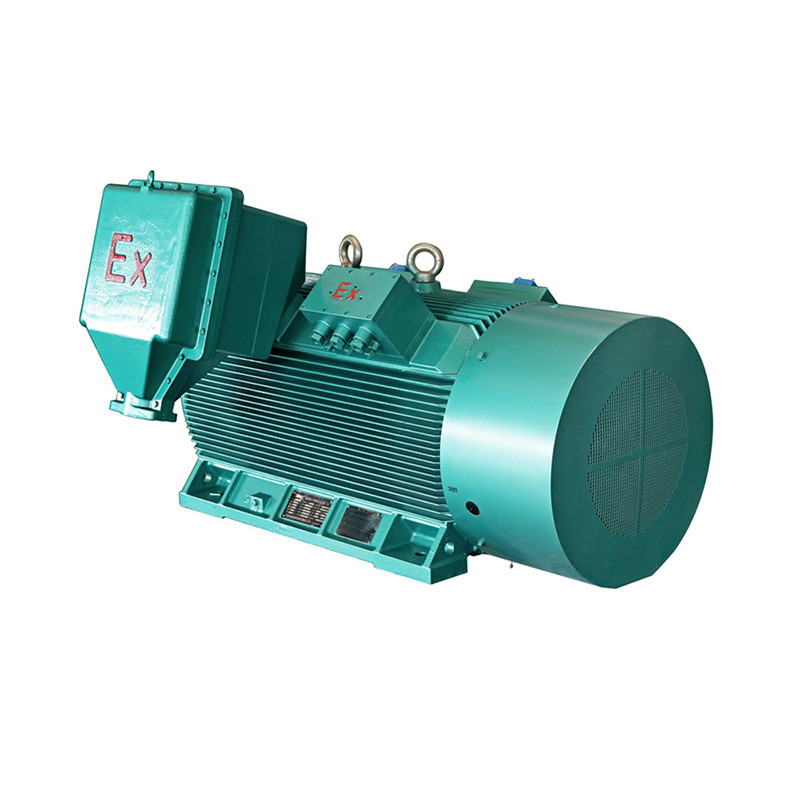

มอเตอร์กันระเบิดประสิทธิภาพสูง 92.4% YB2 3552-2 200KW
ประเภท | YB2 3552-2 มอเตอร์ป้องกันการระเบิด HV | กรอบ | H355-H560 |
---|---|---|---|
แรงดันไฟฟ้า | 6kV, 10kV | เลขที่ของเสา | 2P, 4P, 6P, 8P, 10P |
เครื่องหมายป้องกันการระเบิด | Exd II B T4 Gb | อำนาจ | 185kW-1600kW |
ความถี่ | 50Hz, การควบคุมความเร็วความถี่ตัวแปร | มาตรฐาน | จขกท. HB |
ประเภทระบายความร้อน | IC411, IC416 | ประเภทการติดตั้ง | IM B3, IM B35, IM V15 ฯลฯ |
แสงสูง | มอเตอร์เหนี่ยวนำประสิทธิภาพสูง 92.4%,มอเตอร์ป้องกันการระเบิด 3552-2,มอเตอร์เหนี่ยวนำประสิทธิภาพสูง 200KW |
YB2-3552-2-200kW-IP55-Class F-IM B3-Exd II BT4 Gb มอเตอร์แบบอะซิงโครนัสสามเฟสป้องกันการระเบิด
พารามิเตอร์มอเตอร์
ประเภท: | YB2-3552-2-200kW-IP55-Class F-IM B3-Exd II BT4 Gb มอเตอร์แบบอะซิงโครนัสสามเฟสป้องกันการระเบิด | ||
กำลังไฟพิกัด | 200 | ล็อคปัจจุบัน / จัดอันดับปัจจุบัน | 7.0 |
จัดอันดับปัจจุบัน | 24.8 | แม็กซ์แรงบิด/แรงบิดพิกัด | 2.0 |
ความเร็ว | 2985 | ความเฉื่อยในการหมุน | 3 |
ประสิทธิภาพ | 92.4 | แรงเฉื่อยในการหมุนขณะโหลด | 13 |
ตัวประกอบกำลัง | 0.84 | น้ำหนัก | 2135 |
แรงบิดล็อค/แรงบิดพิกัดR | 0.7 |
ข้อดีทางเทคนิค
YB2-3552-2-200kW-IP55-Class F-IM B3-Exd II BT4 Gb มอเตอร์แบบอะซิงโครนัสแบบป้องกันการระเบิดสามเฟสมีลักษณะเฉพาะของกำลังไฟ 200kW, 24.8 A ของกระแสไฟฟ้าที่กำหนด, 2985 r/mins ของความเร็ว, 92.4% ของ ประสิทธิภาพ 0.84 Cos φของตัวประกอบกำลังและแรงบิดที่ล็อกไว้/แรงบิดที่กำหนดคือ 0.7, กระแสไฟขณะล็อก/กระแสไฟที่กำหนดคือ 7.0, สูงสุดแรงบิด/แรงบิดพิกัดคือ 2.0, ความเฉื่อยในการหมุนคือ 3, ความเฉื่อยของการหมุนเมื่อโหลดคือ 13 และน้ำหนักคือ 2135
YB2 และ YBX2 ซีรีส์มอเตอร์อะซิงโครนัสสามเฟสทนไฟแรงดันสูง (ขนาดเฟรม. H355~560) เป็นไปตามมาตรฐาน GB3836.1 และ GB3836.2 ที่ทนไฟของจีนประเภทการทำความเย็นคือ IC411 และเครื่องหมายป้องกันเปลวไฟคือ ExdⅡBT4 Gb ซึ่งสามารถแทนที่ ExdⅡAT1Gb, ExdⅡAT2 Gb, ExdⅡAT3 Gb, ExdⅡAT4 Gb, ExdⅡBT1Gb, ExdⅡBT2 Gb และ ExdⅡBT3 Gb
คุณสมบัติของสินค้า
มอเตอร์ซีรีส์นี้มีข้อดี เช่น คุณสมบัติป้องกันการระเบิดได้ดีเยี่ยม ความน่าเชื่อถือสูง โครงสร้างกะทัดรัด ปลอดภัย ปกป้องสิ่งแวดล้อม การสั่นสะเทือนต่ำ เสียงต่ำ ติดตั้งและบำรุงรักษาง่าย
เงื่อนไขการดำเนินงาน
อุณหภูมิแวดล้อมคือ -15 ℃ ~ + 40 ℃;ระดับความสูง ≤1KM;และความชื้นในอากาศเฉลี่ยรายเดือน ≤90% (ถ้าอุณหภูมิ 25℃)
ประยุกต์กว้าง
มอเตอร์ชุดนี้สามารถใช้กันอย่างแพร่หลายในการขับเคลื่อนเครื่องจักรทั่วไปประเภทต่างๆ เช่น คอมเพรสเซอร์ ปั๊มน้ำ เครื่องบด เครื่องกว้าน เครื่องหมุนเหวี่ยง เครื่องตัด สายพานลำเลียง และอื่นๆYB2, YBX2 ซีรีส์มอเตอร์แบบอะซิงโครนัสแบบสามเฟสที่ป้องกันการระเบิดด้วยไฟฟ้าแรงสูงสามารถให้กำลังขับที่ยอดเยี่ยมเสมอและตอบสนองความต้องการของลูกค้าได้ดีไม่ว่าจะอยู่ในอาคารกลางแจ้งที่ราบสูงประเภทความร้อนชื้นหรือสภาพการทำงานอื่น ๆ
แสดงโปรไฟล์ Profile
ข้อดีของเรา
เราเป็นองค์กรที่กำลังพัฒนาและผลิตที่เชี่ยวชาญด้านมอเตอร์ไฟฟ้าแรงสูงขนาดใหญ่และขนาดกลาง แรงดันสูงและต่ำ มอเตอร์แบบซิงโครนัส มอเตอร์แบบซิงโครนัส มอเตอร์ประสิทธิภาพสูง และมอเตอร์ป้องกันการระเบิดซัพพลายเออร์ระบบไฟฟ้าผสมผสานการออกแบบและการผลิตมอเตอร์ การประมวลผลทางกล การผลิตแบบจำลอง และวิศวกรรมที่สมบูรณ์โดยอัตโนมัติผลิตภัณฑ์ของเราส่วนใหญ่ใช้ในพลังงานไฟฟ้า ถ่านหิน ปิโตรเลียม สำรวจเหมือง โลหะ รถไฟ ขนส่ง เคมี เกษตร พลังงานไฮดรอลิก การนำทาง และพื้นที่ไฮเทค ซึ่งเป็นผู้ผลิตมอเตอร์สนับสนุนที่กำหนดโดยกระทรวงรถไฟโดยเฉพาะ
ขยายบริการ
เราเสนอแนวคิดการบริการ "การปรับแต่ง" ตามความต้องการที่แท้จริงของลูกค้า ในกรณีมีความต้องการพิเศษใดๆคุณสามารถเสนอความต้องการพิเศษ และเราจะออกแบบโครงการพิเศษตามความต้องการของคุณติดต่อเราของการออกแบบและราคาที่เฉพาะเจาะจง
ประเภทที่มีจำหน่ายของYB2 Available
พิมพ์ |
กำลังไฟพิกัด กิโลวัตต์ |
จัดอันดับปัจจุบัน อา |
ความเร็ว รอบ/นาที |
ประสิทธิภาพ % |
ตัวประกอบกำลัง Cosφ |
ถูกล็อค แรงบิด พิกัดแรงบิด |
ถูกล็อค ปัจจุบัน จัดอันดับปัจจุบัน |
พิกัดแรงบิด |
โมเมนต์ความเฉื่อย กก•m2 |
โหลดโมเมนต์ความเฉื่อย กก•m2 |
น้ำหนัก กิโลกรัม |
ความเร็วซิงโครนัส 3000 รอบ/นาที | |||||||||||
YB2-3551-2 | 185 | 23.0 | 2985 | 92.2 | 0.84 | 0.7 | 7.0 | 2.0 | 3 | 12 | 2085 |
YB2-3552-2 | 200 | 24.8 | 2985 | 92.4 | 0.84 | 0.7 | 7.0 | 2.0 | 3 | 13 | 2135 |
YB2-3553-2 | 220 | 27.2 | 2985 | 92.5 | 0.84 | 0.7 | 7.0 | 2.0 | 3 | 14 | 2180 |
YB2-3554-2 | 250 | 30.9 | 2985 | 92.6 | 0.84 | 0.7 | 7.0 | 2.0 | 4 | 16 | 2290 |
YB2-3555-2 | 280 | 33.7 | 2985 | 92.9 | 0.86 | 0.7 | 7.0 | 2.0 | 4 | 17 | 2320 |
YB2-4001-2 | 315 | 37.8 | 2985 | 93.2 | 0.86 | 0.7 | 7.0 | 2.0 | 5 | 19 | 3030 |
YB2-4002-2 | 355 | 42.5 | 2985 | 93.4 | 0.86 | 0.7 | 7.0 | 2.0 | 6 | 21 | 3125 |
YB2-4003-2 | 400 | 47.7 | 2985 | 93.9 | 0.86 | 0.7 | 7.0 | 2.0 | 6 | 23 | 3235 |
YB2-4004-2 | 450 | 53.5 | 2985 | 94.1 | 0.86 | 0.7 | 7.0 | 2.0 | 6 | 26 | 3250 |
YB2-4501-2 | 500 | 58.6 | 2985 | 94.4 | 0.87 | 0.7 | 7.0 | 2.0 | 8 | 28 | 3520 |
YB2-4502-2 | 560 | 65.5 | 2985 | 94.5 | 0.87 | 0.7 | 7.0 | 2.0 | 9 | 31 | 3590 |
YB2-4503-2 | 630 | 73.7 | 2985 | 94.6 | 0.87 | 0.7 | 7.0 | 2.0 | 10 | 34 | 3755 |
YB2-4504-2 | 710 | 82.9 | 2985 | 94.7 | 0.87 | 0.7 | 7.0 | 2.0 | 11 | 37 | 3830 |
YB2-5001-2 | 800 | 92.0 | 2985 | 95.1 | 0.88 | 0.7 | 7.0 | 2.0 | 15 | 41 | 5420 |
YB2-5002-2 | 900 | 103.4 | 2985 | 95.2 | 0.88 | 0.7 | 7.0 | 2.0 | 16 | 45 | 5565 |
YB2-5003-2 | 1000 | 114.7 | 2985 | 95.3 | 0.88 | 0.7 | 7.0 | 2.0 | 17 | 48 | 5725 |
YB2-5004-2 | 1120 | 128.4 | 2985 | 95.4 | 0.88 | 0.7 | 7.0 | 2.0 | 18 | 52 | 5895 |
YB2-5601-2 | 1250 | 141.4 | 2985 | 95.6 | 0.89 | 0.7 | 7.0 | 2.0 | 28 | 56 | 8100 |
YB2-5602-2 | 1400 | 158.2 | 2985 | 95.7 | 0.89 | 0.7 | 7.0 | 2.0 | 30 | 61 | 8180 |
YB2-5603-2 | 1600 | 180.6 | 2985 | 95.8 | 0.89 | 0.7 | 7.0 | 2.0 | 33 | 66 | 8250 |
ความเร็วซิงโครนัส 1500 รอบ/นาที | |||||||||||
YB2-3551-4 | 185 | 22.9 | 1485 | 92.6 | 0.84 | 0.8 | 6.5 | 2.0 | 5 | 67 | 2420 |
YB2-3552-4 | 200 | 24.7 | 1485 | 92.9 | 0.84 | 0.8 | 6.5 | 2.0 | 5 | 72 | 2485 |
YB2-3553-4 | 220 | 27.1 | 1485 | 93.0 | 0.84 | 0.8 | 6.5 | 2.0 | 5 | 78 | 2545 |
YB2-3554-4 | 250 | 30.8 | 1485 | 93.1 | 0.84 | 0.8 | 6.5 | 2.0 | 6 | 87 | 2630 |
YB2-3555-4 | 280 | 34.4 | 1485 | 93.2 | 0.84 | 0.8 | 6.5 | 2.0 | 6 | 97 | 2685 |
YB2-4001-4 | 315 | 38.2 | 1485 | 93.4 | 0.85 | 0.8 | 6.5 | 2.0 | 9 | 108 | 3100 |
YB2-4002-4 | 355 | 42.9 | 1485 | 93.6 | 0.85 | 0.8 | 6.5 | 2.0 | 10 | 120 | 3195 |
YB2-4003-4 | 400 | 48.3 | 1485 | 93.7 | 0.85 | 0.8 | 6.5 | 2.0 | 11 | 133 | 3265 |
YB2-4004-4 | 450 | 54.2 | 1485 | 94.0 | 0.85 | 0.8 | 6.5 | 2.0 | 12 | 147 | 3350 |
YB2-4501-4 | 500 | 59.4 | 1485 | 94.2 | 0.86 | 0.8 | 6.5 | 2.0 | 15 | 161 | 3935 |
YB2-4502-4 | 560 | 66.4 | 1485 | 94.4 | 0.86 | 0.8 | 6.5 | 2.0 | 16 | 178 | 3980 |
YB2-4503-4 | 630 | 74.5 | 1485 | 94.6 | 0.86 | 0.8 | 6.5 | 2.0 | 18 | 197 | 4145 |
YB2-4504-4 | 710 | 83.8 | 1485 | 94.8 | 0.86 | 0.8 | 6.5 | 2.0 | 19 | 218 | 4310 |
YB2-5001-4 | 800 | 94.2 | 1485 | 95.0 | 0.86 | 0.8 | 6.5 | 2.0 | 36 | 241 | 5810 |
YB2-5002-4 | 900 | 105.9 | 1485 | 95.1 | 0.86 | 0.8 | 6.5 | 2.0 | 38 | 266 | 5980 |
YB2-5003-4 | 1000 | 117.5 | 1485 | 95.2 | 0.86 | 0.8 | 6.5 | 2.0 | 40 | 290 | 6125 |
YB2-5004-4 | 1120 | 131.5 | 1485 | 95.3 | 0.86 | 0.8 | 6.5 | 2.0 | 41 | 318 | 6220 |
YB2-5601-4 | 1250 | 144.8 | 1485 | 95.5 | 0.87 | 0.7 | 6.5 | 2.0 | 65 | 347 | 8280 |
YB2-5602-4 | 1400 | 162.1 | 1485 | 95.5 | 0.87 | 0.7 | 6.5 | 2.0 | 70 | 380 | 8580 |
YB2-5603-4 | 1600 | 185.1 | 1485 | 95.6 | 0.87 | 0.7 | 6.5 | 2.0 | 77 | 421 | 8920 |
ความเร็วซิงโครนัส 1,000 รอบ/นาที | |||||||||||
YB2-3553-6 | 160 | 20.9 | 988 | 92.2 | 0.80 | 0.8 | 6.0 | 2.0 | 7 | 157 | 2515 |
YB2-3554-6 | 185 | 24.1 | 988 | 92.4 | 0.80 | 0.8 | 6.0 | 2.0 | 8 | 180 | 2590 |
YB2-3555-6 | 200 | 26.0 | 988 | 92.6 | 0.80 | 0.8 | 6.0 | 2.0 | 9 | 193 | 2680 |
YB2-4001-6 | 220 | 27.8 | 988 | 92.8 | 0.82 | 0.8 | 6.0 | 2.0 | 13 | 210 | 3080 |
YB2-4002-6 | 250 | 31.5 | 988 | 93.0 | 0.82 | 0.8 | 6.0 | 2.0 | 14 | 236 | 3150 |
YB2-4003-6 | 280 | 35.3 | 988 | 93.2 | 0.82 | 0.8 | 6.0 | 2.0 | 15 | 262 | 3210 |
YB2-4004-6 | 315 | 39.5 | 988 | 93.5 | 0.82 | 0.8 | 6.0 | 2.0 | 16 | 291 | 3270 |
YB2-4501-6 | 355 | 43.9 | 988 | 93.7 | 0.83 | 0.8 | 6.0 | 2.0 | 29 | 325 | 3940 |
YB2-4502-6 | 400 | 49.5 | 988 | 93.7 | 0.83 | 0.8 | 6.0 | 2.0 | 31 | 361 | 4075 |
YB2-4503-6 | 450 | 55.5 | 988 | 94.0 | 0.83 | 0.8 | 6.0 | 2.0 | 33 | 401 | 4215 |
YB2-4504-6 | 500 | 61.5 | 988 | 94.3 | 0.83 | 0.8 | 6.0 | 2.0 | 36 | 441 | 4370 |
YB2-5001-6 | 560 | 68.7 | 988 | 94.5 | 0.83 | 0.8 | 6.0 | 2.0 | 47 | 487 | 5860 |
YB2-5002-6 | 630 | 77.2 | 988 | 94.6 | 0.83 | 0.8 | 6.0 | 2.0 | 50 | 540 | 6030 |
YB2-5003-6 | 710 | 86.9 | 988 | 94.7 | 0.83 | 0.8 | 6.0 | 2.0 | 54 | 600 | 6240 |
YB2-5004-6 | 800 | 97.7 | 988 | 94.9 | 0.83 | 0.8 | 6.0 | 2.0 | 59 | 666 | 6465 |
YB2-5601-6 | 900 | 108.4 | 988 | 95.1 | 0.84 | 0.7 | 6.0 | 2.0 | 100 | 737 | 8170 |
YB2-5602-6 | 1000 | 120.3 | 988 | 95.2 | 0.84 | 0.7 | 6.0 | 2.0 | 110 | 806 | 8460 |
YB2-5603-6 | 1120 | 134.6 | 988 | 95.3 | 0.84 | 0.7 | 6.0 | 2.0 | 115 | 888 | 8755 |
YB2-5604-6 | 1250 | 149.9 | 988 | 95.5 | 0.84 | 0.7 | 6.0 | 2.0 | 120 | 974 | 9060 |
ความเร็วซิงโครนัส 750 รอบ/นาที | |||||||||||
YB2-4001-8 | 160 | 22.0 | 743 | 92.1 | 0.76 | 0.8 | 5.5 | 2.0 | 14 | 317 | 3130 |
YB2-4002-8 | 185 | 25.4 | 743 | 92.3 | 0.76 | 0.8 | 5.5 | 2.0 | 15 | 362 | 3200 |
YB2-4003-8 | 200 | 27.0 | 743 | 92.5 | 0.77 | 0.8 | 5.5 | 2.0 | 16 | 389 | 3260 |
YB2-4004-8 | 220 | 29.7 | 743 | 92.6 | 0.77 | 0.8 | 5.5 | 2.0 | 17 | 424 | 3320 |
YB2-4501-8 | 250 | 33.2 | 743 | 92.8 | 0.78 | 0.8 | 5.5 | 2.0 | 26 | 477 | 3745 |
YB2-4502-8 | 280 | 37.1 | 743 | 93.0 | 0.78 | 0.8 | 5.5 | 2.0 | 29 | 529 | 3905 |
YB2-4503-8 | 315 | 41.7 | 743 | 93.2 | 0.78 | 0.8 | 5.5 | 2.0 | 32 | 589 | 4060 |
YB2-4504-8 | 355 | 46.9 | 743 | 93.3 | 0.78 | 0.8 | 5.5 | 2.0 | 36 | 657 | 4270 |
YB2-5001-8 | 400 | 52.1 | 743 | 93.5 | 0.79 | 0.8 | 5.5 | 2.0 | 62 | 732 | 5685 |
YB2-5002-8 | 450 | 58.6 | 743 | 93.6 | 0.79 | 0.8 | 5.5 | 2.0 | 66 | 814 | 5815 |
YB2-5003-8 | 500 | 63.8 | 743 | 94.2 | 0.80 | 0.8 | 5.5 | 2.0 | 69 | 895 | 5990 |
YB2-5004-8 | 560 | 71.4 | 743 | 94.3 | 0.80 | 0.8 | 5.5 | 2.0 | 73 | 991 | 6130 |
YB2-5601-8 | 630 | 79.3 | 743 | 94.4 | 0.81 | 0.7 | 5.5 | 2.0 | 125 | 1100 | 7610 |
YB2-5602-8 | 710 | 89.3 | 743 | 94.4 | 0.81 | 0.7 | 5.5 | 2.0 | 131 | 1224 | 7915 |
YB2-5603-8 | 800 | 100.5 | 743 | 94.6 | 0.81 | 0.7 | 5.5 | 2.0 | 137 | 1360 | 8205 |
YB2-5604-8 | 900 | 112.9 | 743 | 94.7 | 0.81 | 0.7 | 5.5 | 2.0 | 145 | 1508 | 8495 |
หมายเหตุ: ประสิทธิภาพของมอเตอร์กำหนดโดยวิธีค่าที่แนะนำสำหรับการสูญเสียเร่ร่อนมวลของมอเตอร์เป็นค่าทางทฤษฎีซึ่งเบี่ยงเบนไปจากค่าจริง |
